Client
Mme A. abcd
123 Route de abcd
Installateur
AC Climatisation – Banne
Pieter MIGO
SIRET : 993 834 019 00016
TVA : FR71 993834019
1. Devis
Suite à notre rendez-vous, je vous adresse mon devis pour la fourniture et la pose d'une climatisation réversible (pompe à chaleur air-air).
Lors de ma visite, j'ai pu examiner attentivement la maison et les différentes pièces. Ce qui m'a immédiatement marqué, c'est la très belle qualité de la rénovation, réalisée avec beaucoup de soin dans les détails. Même les espaces techniques sont particulièrement propres et bien finis.
Je travaille moi-même avec précision et j'attache beaucoup d'importance à une finition soignée. Il me paraît donc naturel de réaliser l'installation avec le même niveau d'attention. Pendant les travaux, je travaille proprement, je garde le chantier en ordre et je veille à laisser les lieux rangés.
Vous m'avez indiqué que vous souhaitiez que le projet soit entièrement terminé pour le 1er juillet. J'en tiens compte dans mon planning et je prévois le temps nécessaire pour réaliser l'installation correctement.
Objectif de l'installation
L'objectif principal de l'installation est le rafraîchissement efficace et confortable :
-
Deuxième étage
-
Chambre enfant : ± 4,60 m × 4,20 m
-
Chambre parentale : ± 4,00 m × 5,00 m
-
Troisième étage
-
Grande pièce ouverte : ± 4,70 m × 8,50 m
-
Chambre avant gauche : ± 3,50 m × 4,40 m
-
Chambre avant droite : ± 4,30 m × 3,30 m
L'installation pourra naturellement aussi être utilisée pour le chauffage, ce qui apporte un confort complémentaire en mi-saison et en hiver. Je reviens sur ce point dans le choix des appareils.
Dans cette configuration, il est logique de prévoir deux unités extérieures multisplit, une par étage.
2. Situation et conseil de puissance
Les pièces du troisième étage ont une hauteur sous plafond variable, d'environ 2,50 m à 4,00 m, ce qui influence fortement la puissance nécessaire. En raison du volume d'air plus important et de l'accumulation de chaleur sous toiture, le besoin de rafraîchissement y est nettement supérieur à celui de pièces avec une hauteur standard.
L'estimation ci-dessous est basée sur les dimensions des pièces, la hauteur sous plafond et un niveau d'isolation moyen. Elle reste indicative ; le choix final des appareils sera affiné selon le niveau de confort souhaité et l'emplacement des unités intérieures.
| Pièce | Surface (±) | Puissance froid | Puissance chaud |
|---|---|---|---|
| Chambre enfant (2e étage) | 19 m² | 2,0 – 2,5 kW | 2,5 – 3,0 kW |
| Chambre parentale (2e étage) | 20 m² | 2,0 – 2,5 kW | 2,5 – 3,0 kW |
| Grande pièce ouverte (3e étage) | 40 m² | 4,5 – 6,0 kW | 5,0 – 6,5 kW |
| Chambre gauche (3e étage) | 15 m² | 1,5 – 2,0 kW | 2,0 – 2,5 kW |
| Chambre droite (3e étage) | 14 m² | 1,5 – 2,0 kW | 2,0 – 2,5 kW |
Traduction en choix de système (multisplit)
Sur la base de ces puissances, il est cohérent de travailler avec un multisplit par étage.
Deuxième étage
- Besoin froid total : ± 4,0 – 5,0 kW
- Besoin chaud total : ± 5,0 – 6,0 kW
👉 Conseil :
- Unité extérieure multisplit dans la classe de ± 4,0 à 5,0 kW (puissance frigorifique nominale)
- Unités intérieures légèrement surdimensionnées pour un fonctionnement silencieux et confortable
Troisième étage
- Besoin froid total (théorique simultané) : ± 7,5 – 10,0 kW
- Besoin chaud total : ± 9,0 – 11,5 kW
👉 En pratique :
- la grande pièce et les chambres sont rarement utilisées toutes en même temps à pleine puissance
- la charge se répartit donc dans le temps
👉 Besoin froid simultané effectif : ± 6,0 – 8,0 kW
👉 Conseil :
- Unité extérieure multisplit dans la classe de ± 9,0 kW
Même si cela paraît large sur le papier, c'est ici un choix volontaire :
- la grande pièce sous toiture monte fortement en température
- une unité intérieure plus puissante (± 5 à 6 kW) est prévue
- et le besoin porte sur un rafraîchissement rapide et confortable
👉 En prévoyant une unité extérieure un peu plus généreuse :
- l'installation peut absorber les pics sans difficulté
- les unités tournent plus calmement et plus silencieusement
- et le rendement reste bon en usage réel
👉 Grâce à l'usage simultané limité, il ne s'agit pas d'un surdimensionnement structurel, mais d'une installation stable et orientée confort
Nuance importante
Sur les systèmes multisplit, la somme des puissances des unités intérieures est souvent supérieure à la puissance de l'unité extérieure. C'est normal et prévu par les fabricants.
Le choix final sera adapté selon :
- l'utilisation simultanée
- le confort (bruit par rapport à la puissance)
- les limites techniques du système choisi
3. Rendement et consommation électrique
Vu le nombre de pièces à traiter, le rendement de l'installation est un point très important. Un système bien choisi apporte non seulement du confort, mais aussi une consommation électrique maîtrisée et des coûts d'énergie plus bas dans la durée.
Les pompes à chaleur air-air fonctionnent avec un rendement élevé, exprimé en COP (chauffage) et EER (froid). En pratique, cela signifie que pour 1 kW électrique consommé, environ 3 à 4 kW de chaleur ou de froid sont produits.
Puissance électrique nécessaire
Sur la base des besoins estimés :
- Puissance froid totale indicative : ± 11 à 15 kW
- Puissance chaud totale indicative : ± 13 à 18 kW
Avec un rendement réaliste (COP/EER ≈ 3 à 4) :
- Puissance électrique nécessaire en froid : ± 3,0 à 5,0 kW
- Puissance électrique nécessaire en chauffage : ± 3,5 à 6,0 kW
⚠️ Il s'agit de puissances de pointe simultanées. En pratique, les unités fonctionnent rarement toutes en même temps à pleine puissance, ce qui réduit généralement la consommation réelle.
Importance du rendement
Vu le nombre de pièces à traiter, le rendement de l'installation joue un rôle essentiel. Un choix réfléchi des appareils permet d'obtenir du confort tout en gardant une consommation maîtrisée dans le temps.
Les pompes à chaleur air-air atteignent typiquement un rendement (COP/EER) d'environ 3 à 4, ce qui leur permet de fournir une puissance de chaud ou de froid importante avec une puissance électrique limitée.
Concrètement :
- la consommation électrique reste relativement basse, malgré le nombre de pièces
- les unités tournent plus calmement et plus silencieusement, car elles n'ont pas besoin de fonctionner en permanence à pleine puissance
- le confort est plus stable, sans fortes variations de température
Une bonne dimension et un choix d'appareils cohérent sont donc essentiels pour obtenir ce rendement en pratique.
4. Raccordement électrique
Compte tenu de cette puissance, il est nécessaire de prévoir une ligne d'alimentation dédiée depuis le tableau électrique vers les unités extérieures.
Réalisation prévue (suffisante pour l'installation actuelle)
- Circuit dédié protégé (20 A, selon la configuration définitive)
- Câble d'alimentation U-1000 R2V 3G6 mm², adapté à l'extérieur
- Pose d'un interrupteur de proximité près de chaque unité extérieure
➡️ Cette option est techniquement suffisante pour l'installation prévue
Adaptation dans le tableau électrique

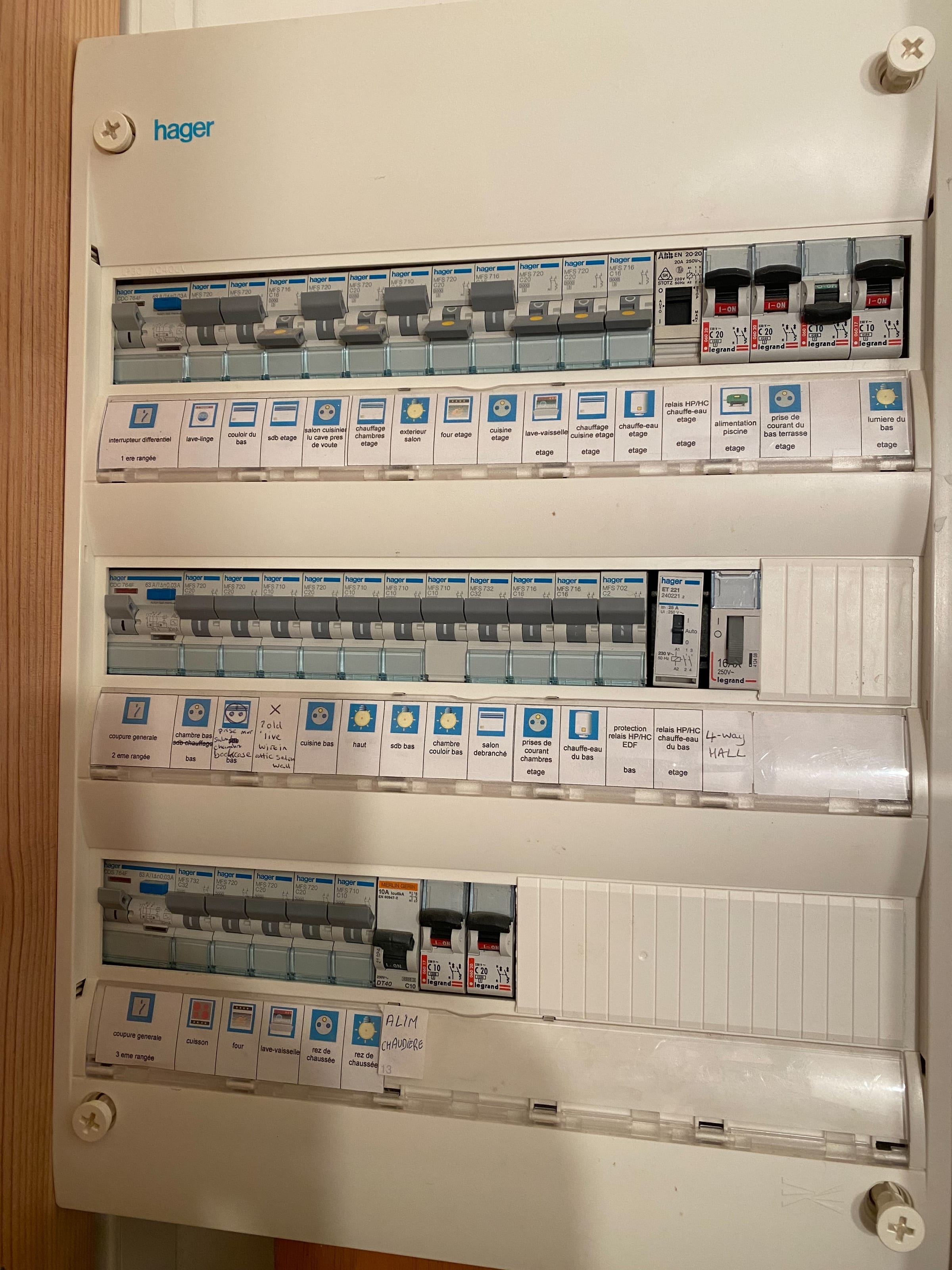

Vous voyez ci-contre une photo du tableau électrique existant.
Le tableau offre encore de la place sur la rangée du bas pour ajouter un disjoncteur 20 A.
Dans le cadre de ce devis, je prévois de remplacer sur la rangée du bas l'interrupteur différentiel existant par un type A, associé à un disjoncteur 20 A pour l'alimentation de la climatisation.
L'installation actuelle est équipée d'interrupteurs différentiels type AC. Pour les climatiseurs modernes à technologie inverter, la norme NF C 15-100 demande l'utilisation d'un différentiel type A. Celui-ci est adapté aux courants de fuite pouvant comporter une composante continue, susceptibles d'apparaître avec ce type d'appareil.
Avec cette adaptation, le nouveau circuit est réalisé de manière adaptée au type de charge et conforme pour ce nouveau départ.
On voit aussi qu'un grand nombre de circuits est actuellement raccordé par différentiel (environ 14), alors que la norme prévoit un maximum de 8 circuits par différentiel. Cela n'a pas d'incidence directe sur la nouvelle installation, mais peut à terme influencer la sélectivité et la fiabilité des protections.
👉 Remarque : ce devis ne prévoit que l'adaptation nécessaire pour la climatisation. Une modernisation et une redistribution plus complète du tableau peuvent être réalisées plus tard si vous le souhaitez.
Passage de la ligne d'alimentation
Globalement, la ligne d'alimentation part du tableau électrique vers les panneaux solaires. De là, elle passe par la grande pièce du 3e étage vers les combles, puis suit les liaisons frigorifiques vers l'extérieur.

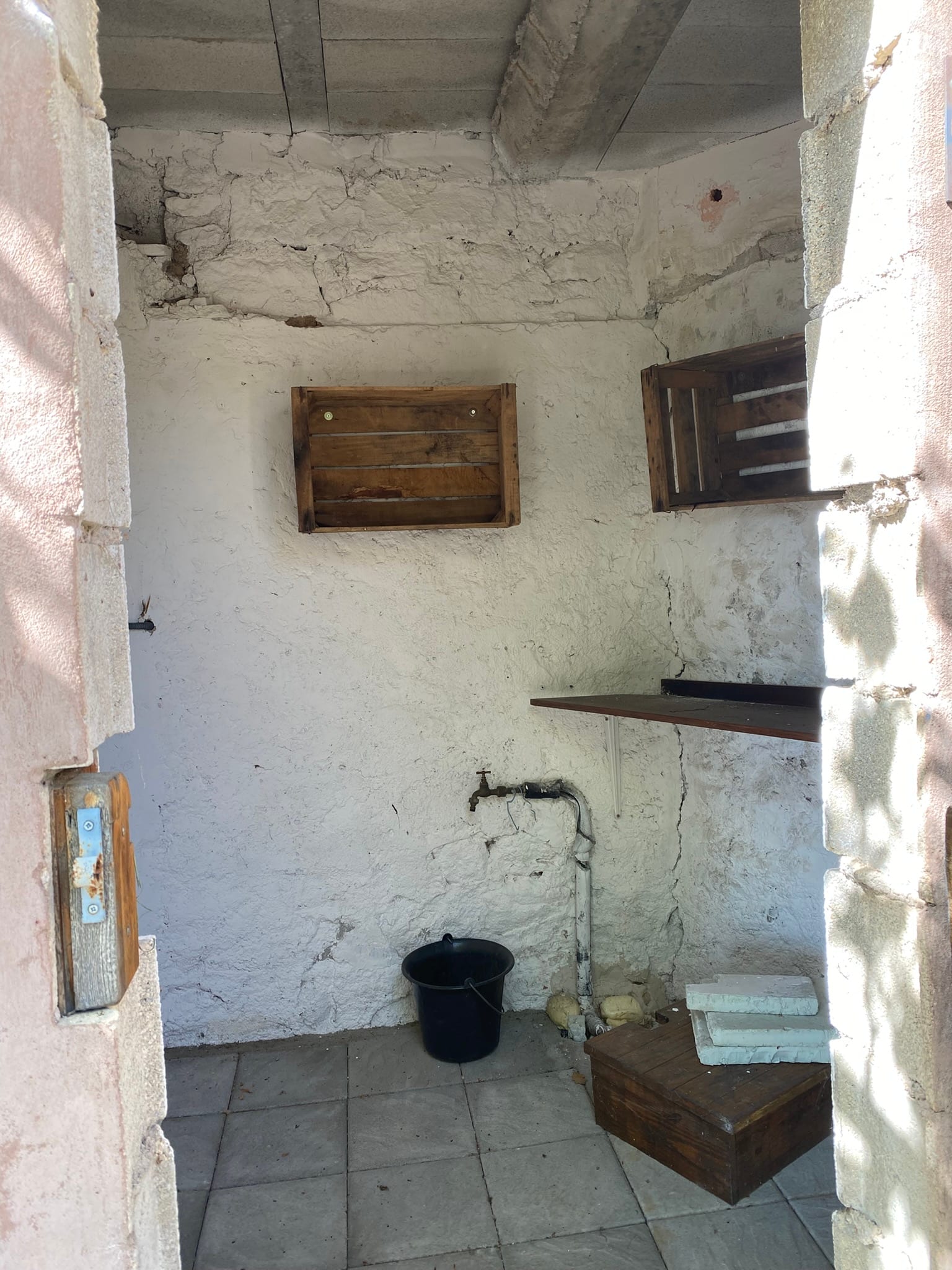

Depuis le tableau, la ligne d'alimentation va vers cette pièce. La ligne existante des panneaux solaires y passe déjà. Sur cette première partie, le nouveau câble sera en principe posé proprement à côté.

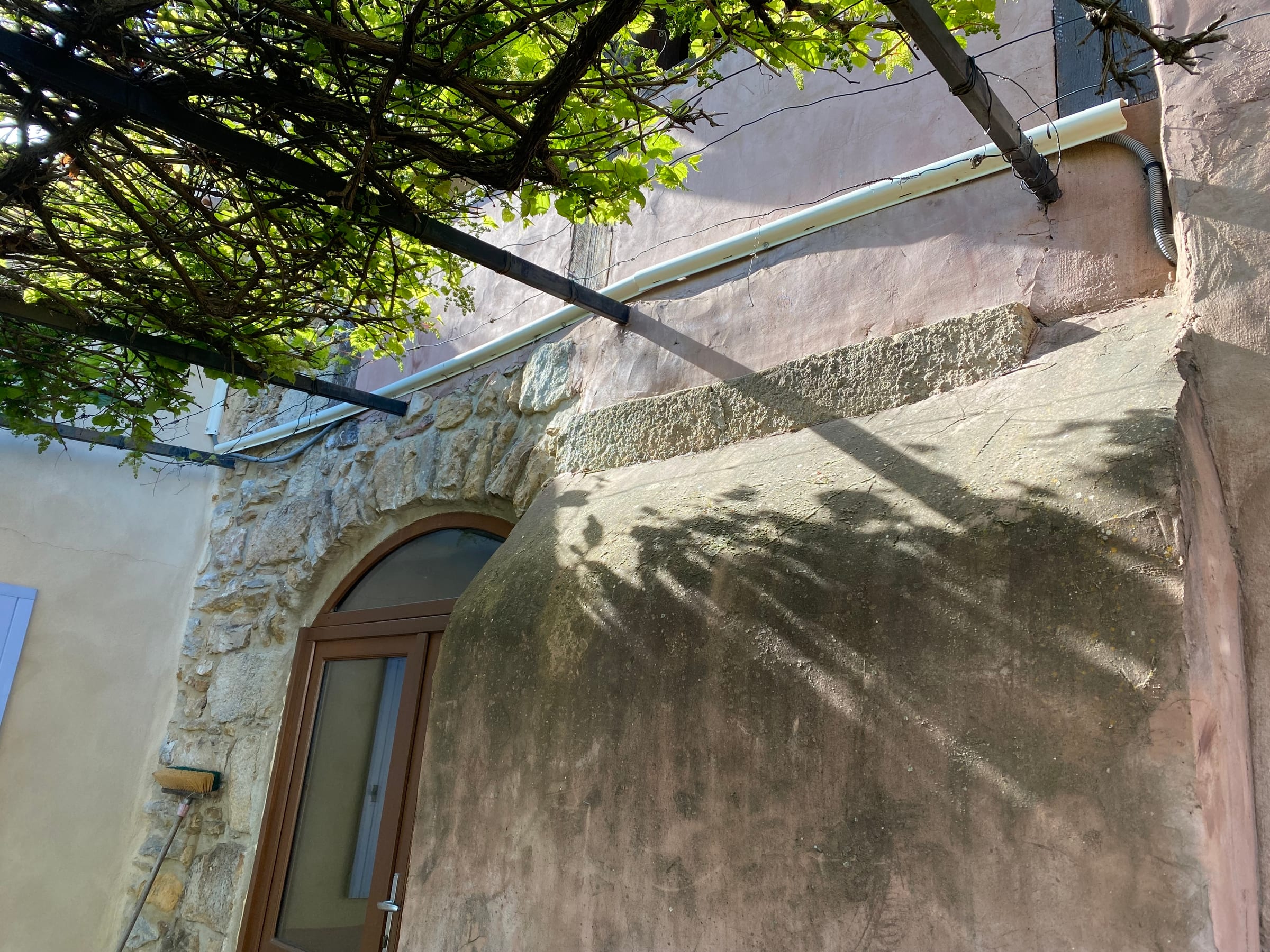

Depuis cette pièce, la ligne part vers l'extérieur et passe au-dessus de la vigne, de préférence dans la même goulotte.
Si l'espace disponible est insuffisant, il faudra prévoir une goulotte plus large. Ce n'est pas inclus pour le moment et serait alors traité en régie / au réel.

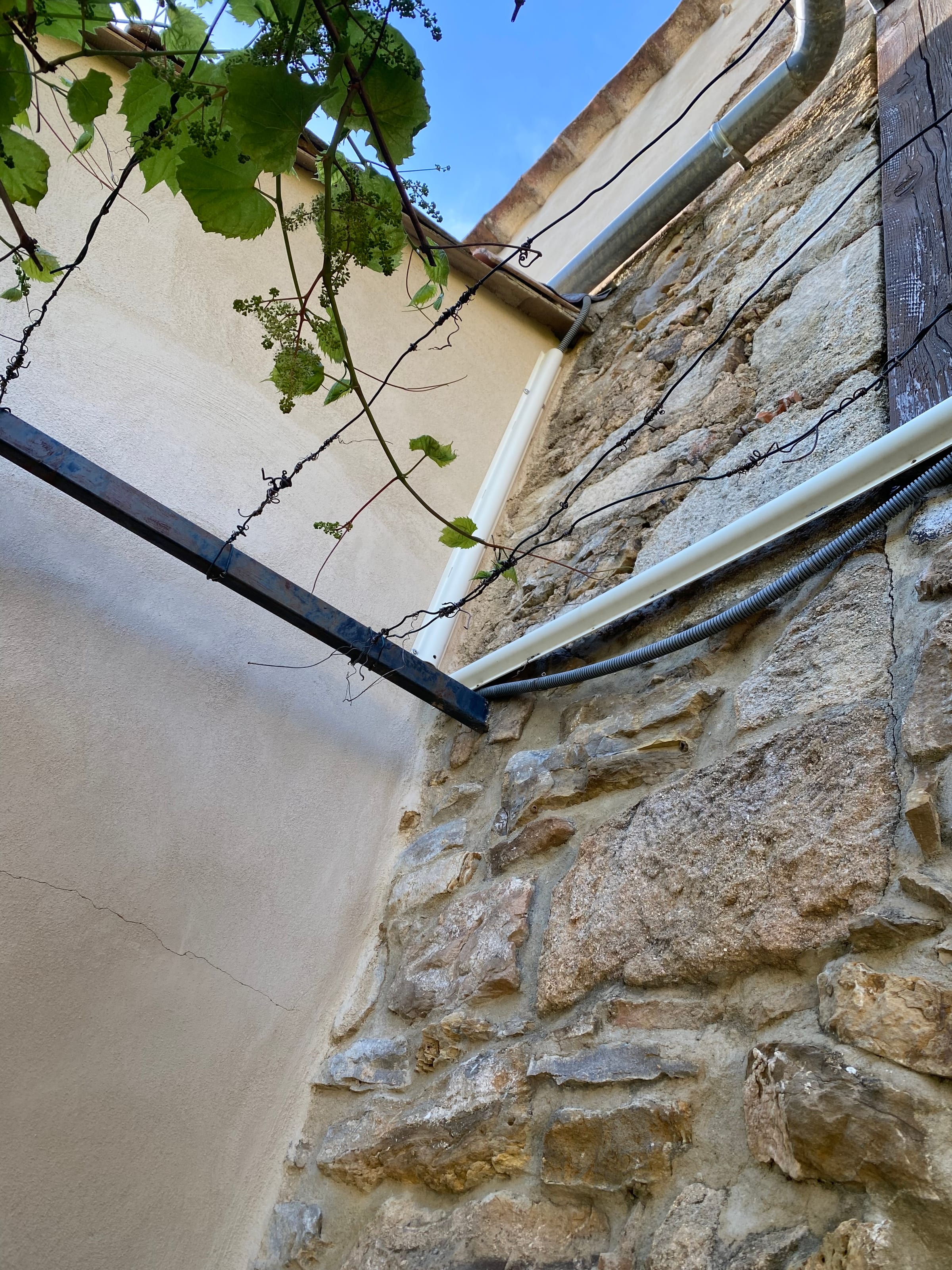

La goulotte existante n'est actuellement pas très solidement fixée. J'y apporterai une attention particulière et je la refixerai correctement.
Le câble montera ensuite, sera protégé sous la descente d'eau pluviale, passera sur une petite partie de toiture et entrera dans la grande pièce du 3e étage.
Le câble entre derrière la porte. On voit ici une légère bosse, probablement liée à un réseau existant. Je resterai donc volontairement largement à gauche.

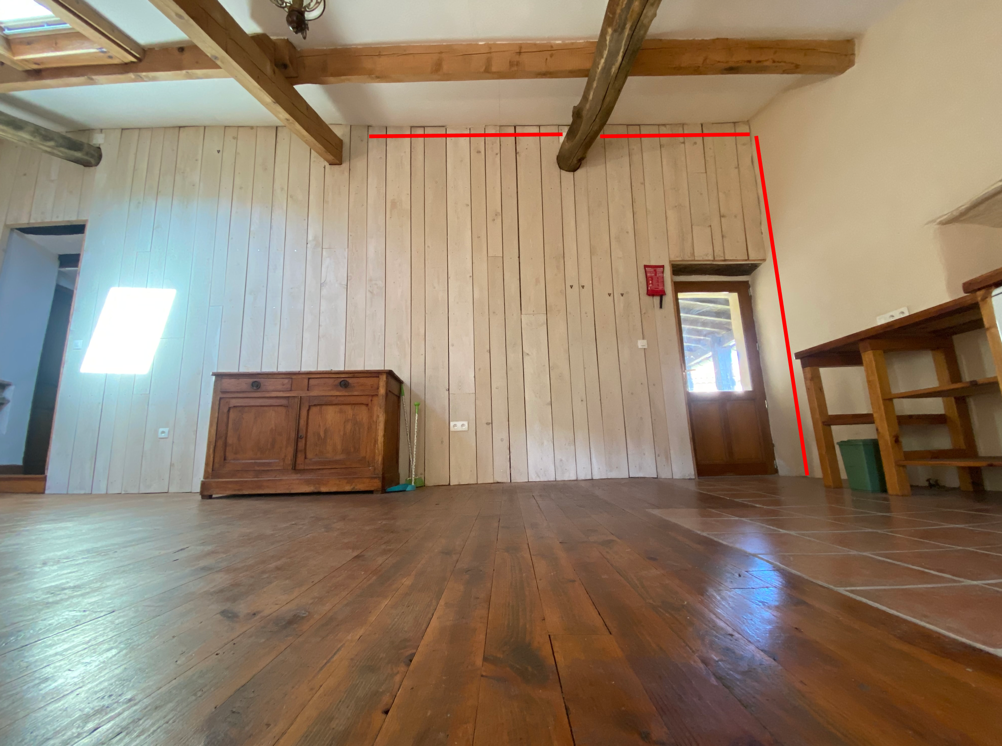

Option 1 — Derrière les lattes de bois (recommandée)

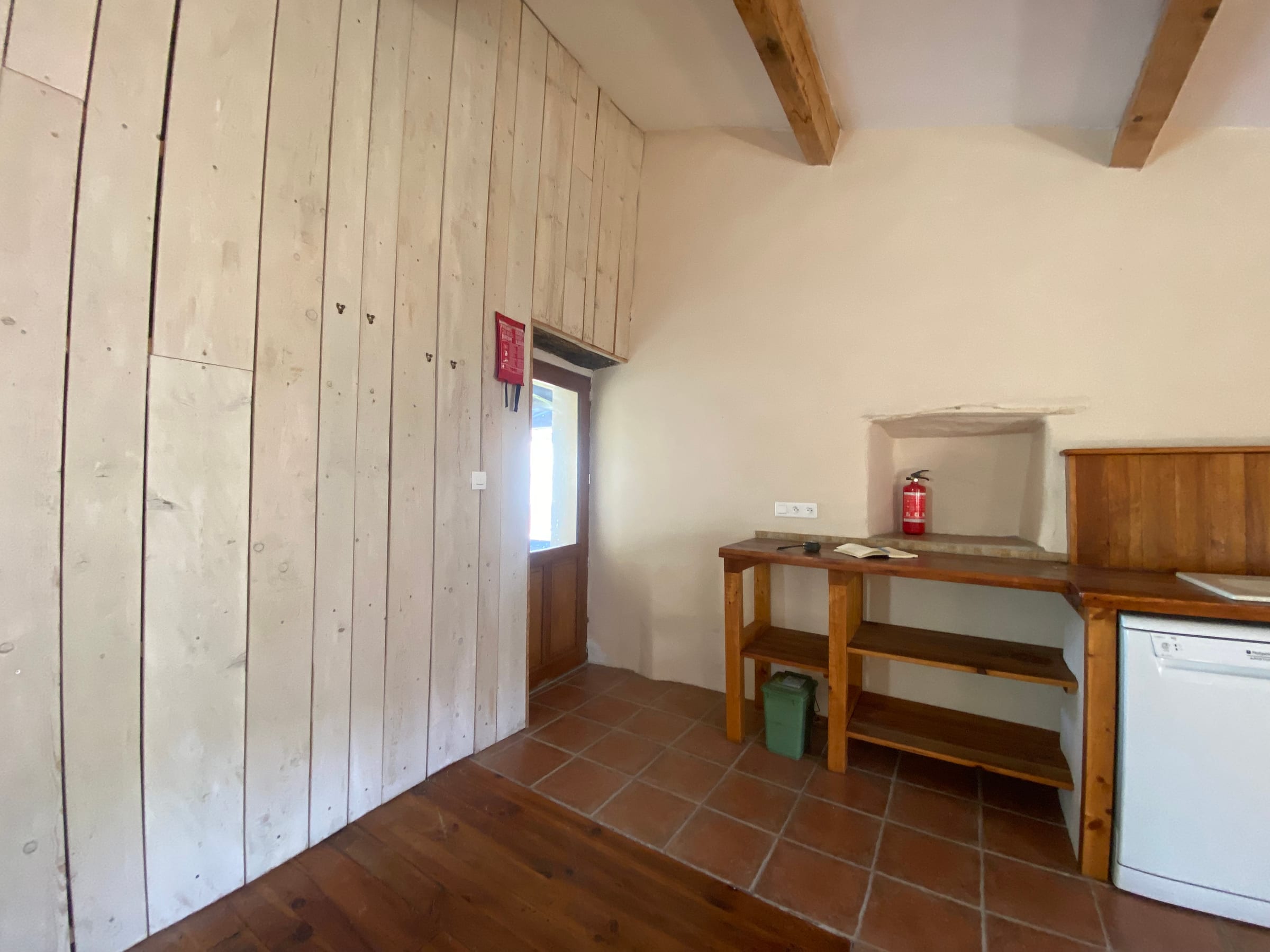

Le long mur du troisième étage est fini avec des lattes de bois, avec déjà des réseaux derrière. La solution la plus propre, et à mon sens la plus logique, est de faire passer le câble entièrement derrière ces lattes.
- Au final, on ne voit rien
- De l'extérieur, l'aspect reste calme visuellement (vigne + panneaux solaires)
- L'accès reste plus simple si une intervention est nécessaire plus tard
Le câble passe :
- à l'extérieur, environ 2 mètres en remontant le long de la façade
- entre dans la pièce et passe derrière les lattes sur ±3 mètres vers la gauche
- puis part vers les combles
- ensuite, il suit les liaisons de climatisation
Si nécessaire, je démonte certaines lattes. Elles seront marquées et reposées exactement au même endroit ; normalement, cela ne se voit plus après.
Option 2 — Goulotte apparente (pas ma préférence)
Il est aussi possible de faire plus simple en posant le câble dans une goulotte apparente sur le mur et au-dessus de la poutre.
- Moins de travail
- Plus rapide
Mais :
- Moins esthétique
- Plus gênant si une intervention est nécessaire plus tard
Personnellement, je ne le ferais pas, sauf raison particulière. Sur l'image, cette solution est indiquée en rouge.
5. Emplacement des unités intérieures et passage des liaisons
Toutes les unités intérieures seront placées de façon à ce que les condensats puissent s'évacuer naturellement. Il n'y a donc pas de pompe de relevage à prévoir, ce qui rend l'installation plus silencieuse, plus fiable et plus facile à entretenir.
Troisième étage
Toutes les unités intérieures seront placées au-dessus des portes. Pour toutes les pièces, les combles se trouvent directement derrière le mur. Un ballon d'eau chaude se trouve dans ces combles et joue un rôle central dans l'évacuation des condensats.
J'ai choisi de faire sortir les liaisons frigorifiques des 3 pièces à rafraîchir par le mur donnant sur la grande pièce. C'est la solution la moins compliquée et la moins visible depuis l'intérieur.

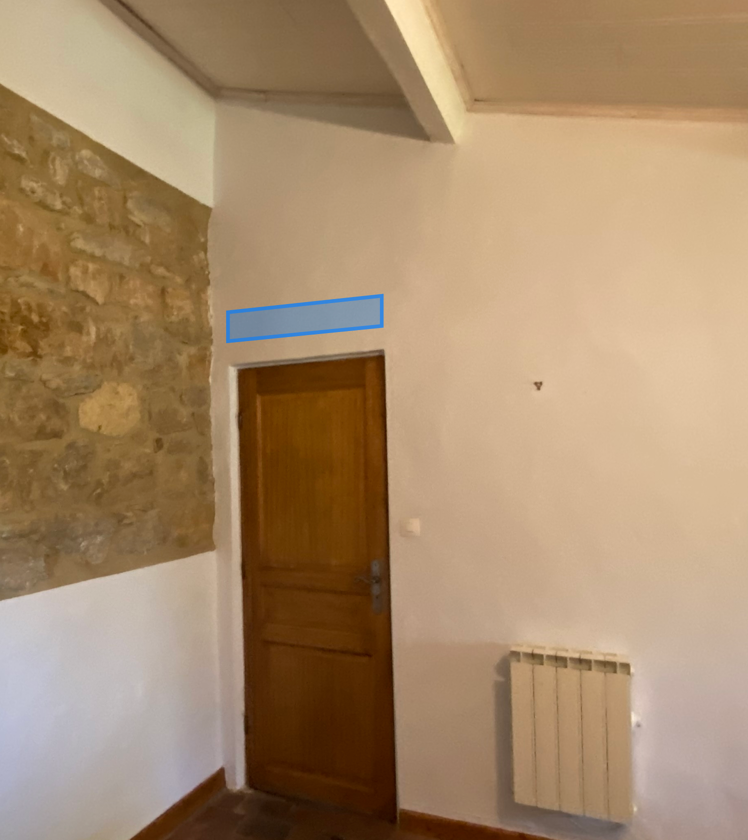

Chambre avant gauche
En bleu, l'emplacement prévu pour une unité intérieure au-dessus de la porte. Les combles se trouvent directement derrière cette unité.
Les liaisons frigorifiques et l'évacuation des condensats seront amenées directement dans les combles, de sorte qu'elles ne soient pas visibles dans la chambre.
Dans les combles, les liaisons seront posées proprement dans une goulotte de climatisation le long du mur et sous le ballon.
L'évacuation des condensats de cette unité sera raccordée à l'évacuation du ballon.

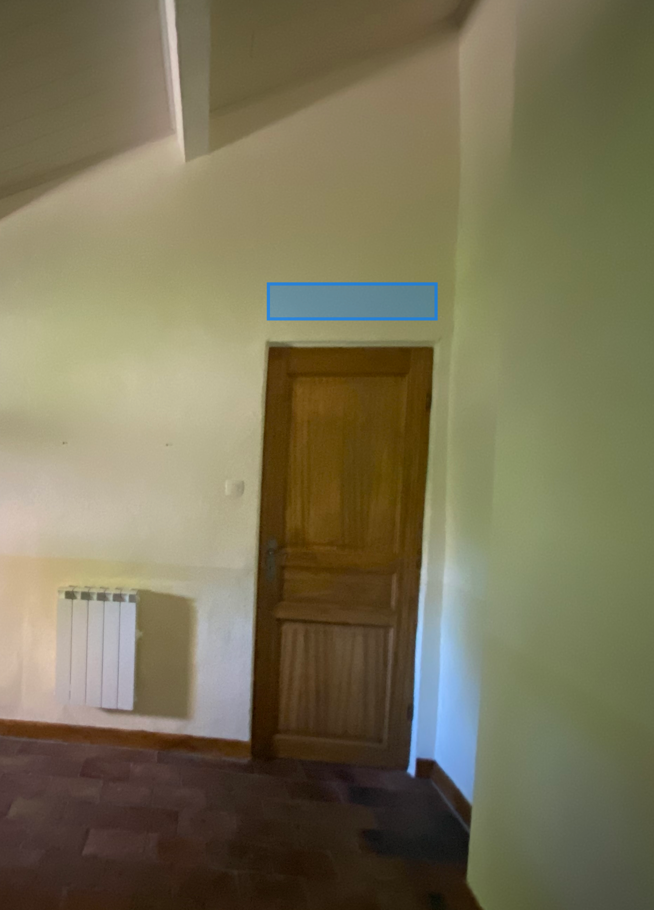

Chambre avant droite
Ici aussi, l'unité intérieure sera placée au-dessus de la porte. Les combles se trouvent à nouveau derrière cette unité, ce qui permet de cacher l'évacuation des condensats et de la raccorder à l'évacuation du ballon.
À droite de cette unité, plusieurs liaisons se rejoignent :
- les liaisons de cette unité
- les liaisons de l'unité de l'autre chambre
- la ligne d'alimentation depuis les combles
Elles passeront ensuite par un carottage dans le mur vers la grande pièce. De cette manière, trois jeux de liaisons frigorifiques se rejoignent à cet endroit.
Ce passage n'est pas possible directement depuis les combles, en raison de la position du ballon.
Le mur à droite de l'unité sera rebouché proprement, mais non peint.

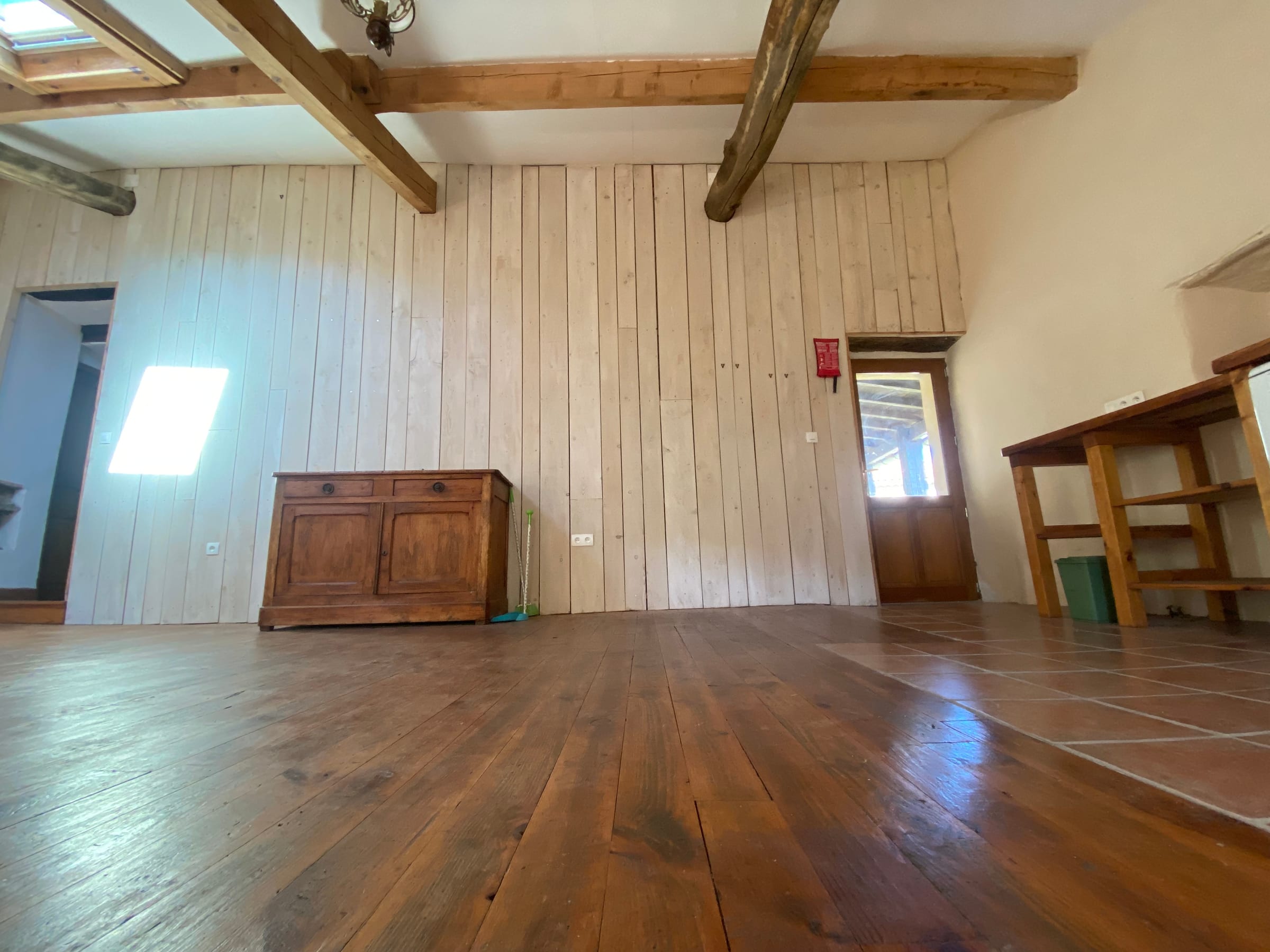

Grande pièce ouverte

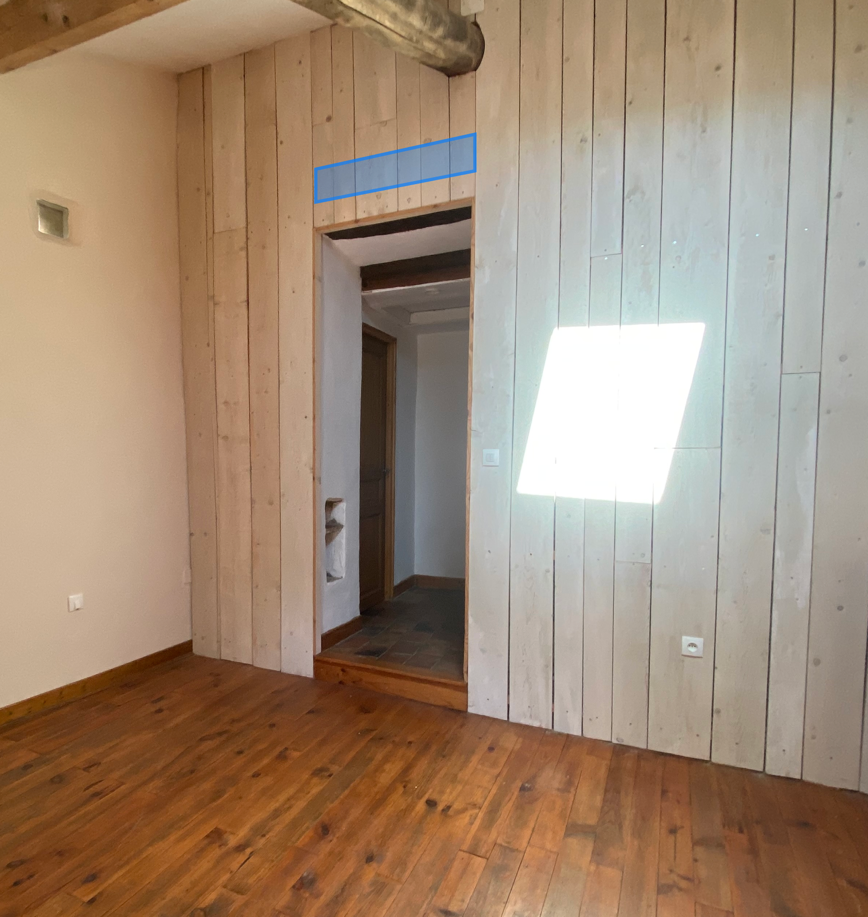

En bleu, l'emplacement prévu pour une unité intérieure au-dessus de la porte. Les combles se trouvent directement derrière, avec un ballon d'eau chaude à proximité.
L'évacuation des condensats de cette unité sera raccordée directement à l'évacuation près du ballon. Pour cela, une ouverture d'environ 25 mm sera réalisée juste sous le ballon. L'évacuation n'a donc pas besoin de sortir à l'extérieur, ce qui économise de la place et donne un résultat plus esthétique.
Les liaisons frigorifiques de cette unité seront de préférence cachées derrière les quatre planches de bois à gauche. Un passage sera créé dans le mur à cet endroit (épaisseur d'environ 60 cm, donc avec une marge suffisante).
Les liaisons des deux autres unités arrivent également à cet endroit.
Les trois jeux de liaisons frigorifiques et la ligne d'alimentation partiront ensuite ensemble vers l'extérieur. Le seul élément visible sera une courte goulotte d'environ 25 cm, qui finira proprement le passage vers l'extérieur. La hauteur exacte, près de la fenêtre ou plus bas au niveau du sol, sera déterminée selon les conditions sur place. Ma préférence va à une sortie aussi basse que possible, car cela limite la hauteur nécessaire pour l'échafaudage extérieur.
Deuxième étage
La chambre parentale et la chambre enfant sont mitoyennes et partagent environ 2 mètres de mur intérieur. Depuis cet étage, la solution la plus logique et la moins invasive consiste à faire sortir les liaisons frigorifiques des deux chambres par le mur extérieur de la chambre enfant.

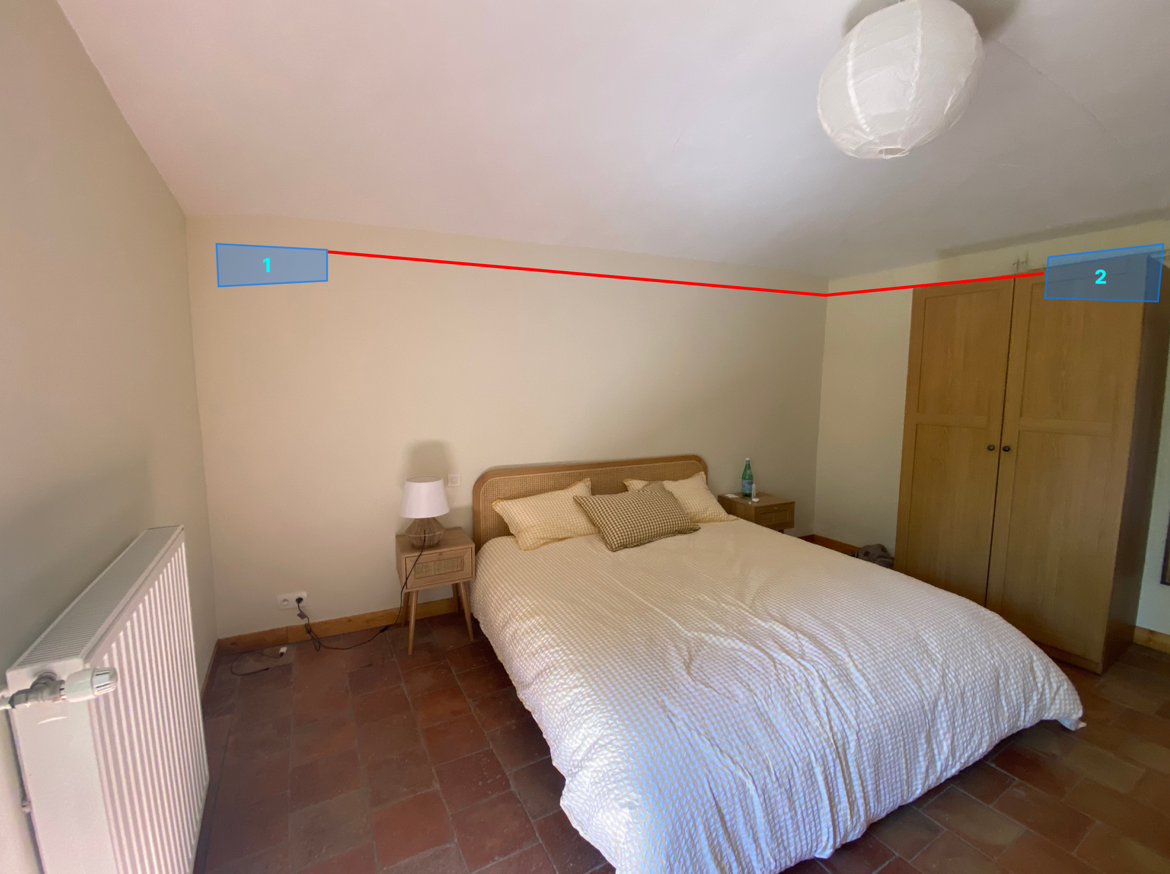

Chambre parentale arrière

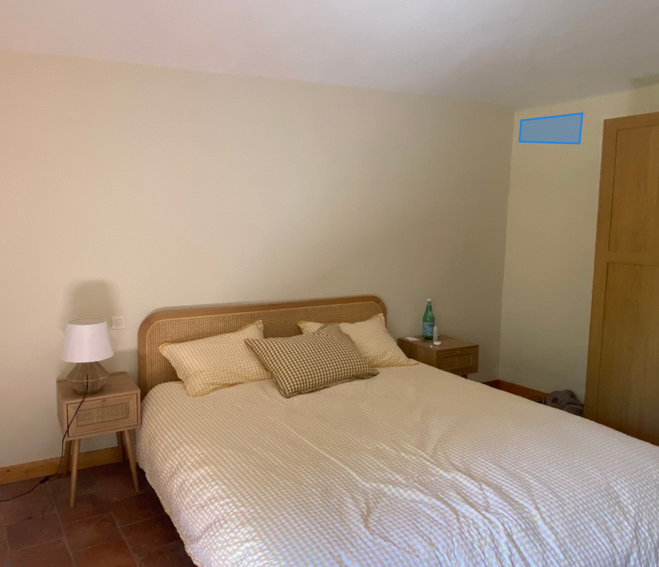

En bleu, l'emplacement possible pour l'unité intérieure.
La chambre enfant se trouve directement derrière cette unité. L'évacuation des condensats et les liaisons frigorifiques passeront par un percement dans le mur vers cette chambre. Il n'y aura donc pas de goulotte visible dans la chambre parentale.
Il est toutefois préférable de ne pas placer une armoire haute directement contre ce mur. Si c'est prévu, nous pourrons regarder ensemble une solution alternative.
L'unité intérieure peut être réglée pour souffler vers la droite.
✅ Emplacement 0 : cet emplacement est actuellement intégré au devis
Ce sont des emplacements alternatifs pour l'unité intérieure. À mon avis, elle peut aussi être placée au-dessus de la porte. Je n'ai pas de photo de cet emplacement pour le moment. La plus petite goulotte de 60 mm sera utilisée.
⬜ Emplacement 1 : à gauche du lit
⬜ Emplacement 2 : à mi-mur, entre la porte et le côté tête de lit
⬜ Emplacement 3 : au-dessus de la porte
Un soin particulier sera apporté à la bonne évacuation des condensats. Le supplément est de € 999,99 (HT).
Chambre enfant

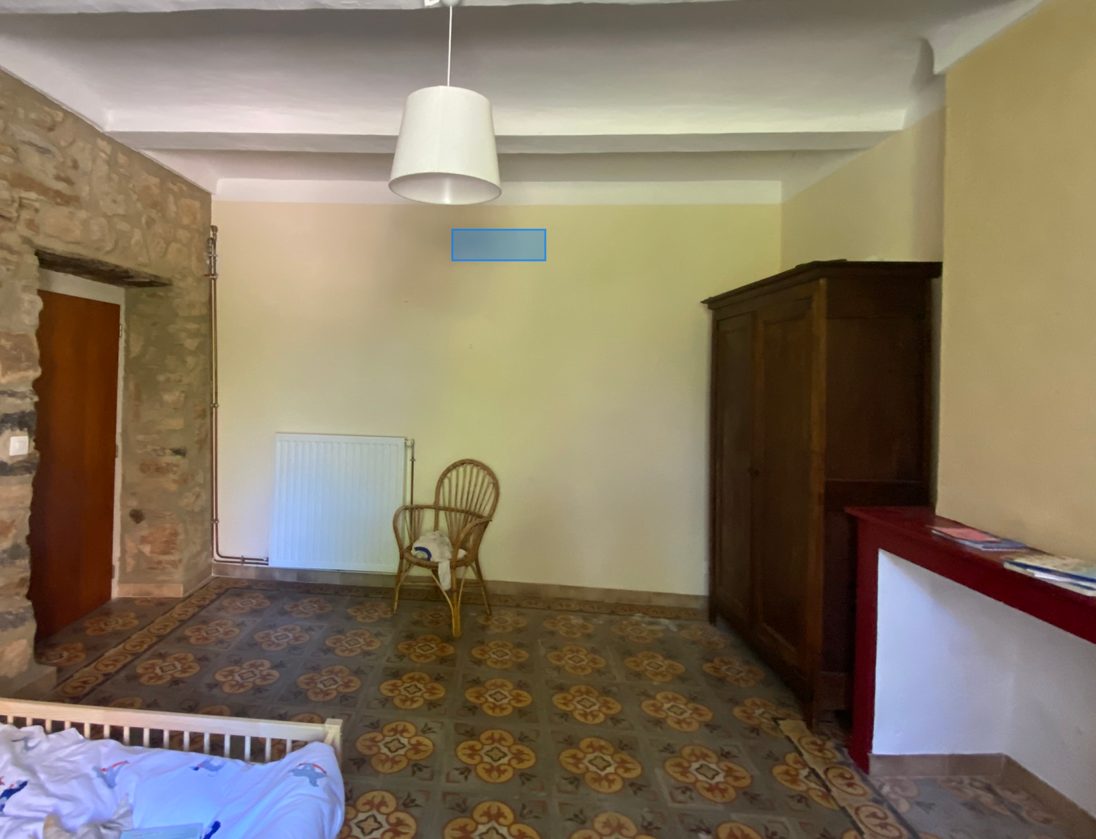

En bleu, l'emplacement prévu pour l'unité intérieure.
Visuellement, le plus propre est de la placer environ au centre de la pièce. Je préfère toutefois valider avec vous si c'est aussi l'emplacement le plus pratique.
La liaison frigorifique de la chambre parentale arrive à gauche de cette unité. À partir de là, les deux jeux de liaisons seront conduits ensemble vers l'extérieur, de préférence à environ 10 cm du mur extérieur de la chambre parentale.
Un petit morceau de goulotte de climatisation peut être nécessaire à gauche de l'unité. Cela dépend :
- de l'épaisseur exacte du mur
- et de l'angle possible pour le percement
Si le mur est abîmé à cet endroit, il sera rebouché proprement, mais non peint. Si tout tombe bien, ce ne sera pas nécessaire ; c'est environ 50/50 selon la configuration réelle.
6. Emplacement des unités extérieures
Liaisons

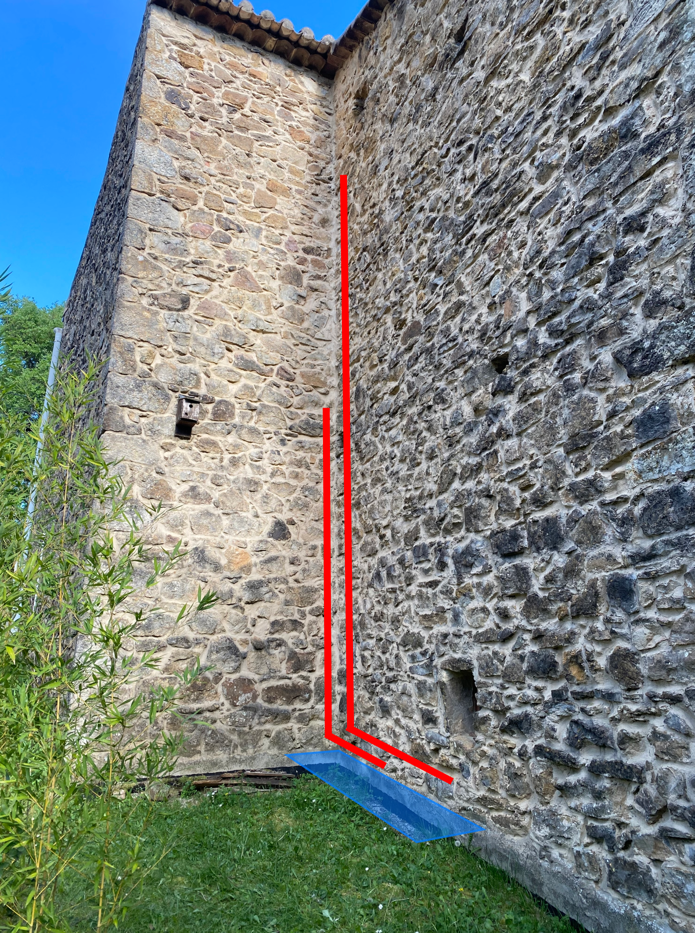

Pour le passage des liaisons et les percements, et pour travailler en sécurité, je prévois un petit échafaudage de travail.
La solution la plus naturelle pour l'aspect extérieur est de faire descendre les liaisons dans une descente d'eau pluviale (Ø100 mm) et de les faire ressortir en bas, près des unités extérieures.
Plusieurs finitions sont possibles, dans l'ordre de durabilité :
- Zinc → le plus durable et le plus esthétique, s'intègre bien à la maison (prix indicatif ±2× par rapport au galva)
- Galva (acier galvanisé) → solide et fiable, avec un aspect un peu plus industriel
- PVC → techniquement correct, mais le moins discret visuellement et moins durable à long terme
Pose La solution la plus pratique est de poser les deux unités extérieures sur une dalle béton, chacune sur des Big Foots.
Avantages :
- protection contre la végétation et l'herbe (débroussaillage)
- unités légèrement surélevées → meilleure durée de vie
- accès facilité pour l'entretien
La disposition est la suivante :
- à gauche : dual split
- à droite : triple split
La ligne d'alimentation arrive dans une boîte de dérivation centrale. Chaque unité reçoit son propre interrupteur de proximité, afin de pouvoir être coupée séparément pour l'entretien.
7. Exécution technique et déroulement du chantier
Percements
Les grands passages sont réalisés depuis l'intérieur avec une carotteuse diamant à sec, refroidie par air et avec aspiration des poussières (environ 60 ou 100 mm). Les percements vers l'extérieur sont réalisés avec refroidissement à l'eau, afin de limiter la poussière et les dégradations.
Liaisons
Toutes les liaisons frigorifiques sont réalisées par brasage, pour une connexion durable et étanche. Au niveau de l'unité extérieure, un raccord de service sécurisé est utilisé.
Après installation, vous recevez un rapport de mesures complet, en mode froid et en mode chauffage.
Les liaisons frigorifiques sont :
- soigneusement rubanées
- équipées d'une isolation protégée
- protégées contre les intempéries et les oiseaux
Méthode de travail et propreté
Pendant les travaux, je travaille de manière aussi propre et ordonnée que possible. À la fin de chaque journée, les espaces concernés sont rangés et nettoyés, afin de limiter au maximum la gêne.
Pendant les travaux, je prends des photos et je partage l'avancement par WhatsApp, afin que vous restiez bien informée.
Attention Je ne dispose actuellement pas d'un plan des réseaux. S'il existe, je vous remercie de me le transmettre avant les travaux afin que je puisse en tenir compte au mieux.
Je ferai le nécessaire pour éviter de toucher des réseaux ou installations existants, mais cela ne peut jamais être exclu totalement. Merci de m'indiquer au préalable où l'eau et l'électricité peuvent être coupées si nécessaire.
Les éventuelles reprises seront réalisées au réel / en régie.
La responsabilité est exclue pour les dommages liés :
- au contact avec des réseaux non visibles (eau, évacuation, électricité)
- aux fuites ou dégâts des eaux qui pourraient en résulter
- aux fissures ou décollements d'enduit lors des percements
- aux dommages sur les finitions existantes (enduit, peinture, carrelage) autour des zones de travail
- aux dommages limités sur des goulottes ou fixations existantes lors d'une réutilisation ou adaptation
Toutes les ouvertures et interventions visibles seront rebouchées et finies proprement, avec une finition lisse adaptée au support existant, mais elles ne seront pas peintes.
8. Appareils sélectionnés
Choix des appareils – Toshiba
Pour ce projet, je propose le Toshiba Shorai Edge. Ce système offre un très bon rapport qualité-prix et des performances fiables, notamment en rafraîchissement.
Toshiba est connu pour son fonctionnement efficace et ses performances stables. Pour une utilisation principalement orientée froid, c'est un choix solide et durable.
Aperçu des caractéristiques
| Caractéristique | Toshiba Shorai Edge |
|---|---|
| Rendement froid | A++ à A+++ |
| Rendement chauffage | A+ à A++ |
| Niveau sonore | Très silencieux |
| Modulation | Bonne |
| Design | Sobre, légèrement technique |
| Prix | Favorable |
👉 Remarque : si une finition noire est souhaitée pour l'intérieur, le Toshiba Shorai Edge est un choix adapté.
Pilotage par application
Le système peut être piloté via une application smartphone, qui permet de :
- régler la température par pièce
- programmer des horaires
- contrôler l'installation à distance
L'application est fonctionnelle et simple à utiliser, avec toutes les fonctions nécessaires au quotidien.
Résumé
Le Toshiba Shorai Edge est une solution fiable et efficace, surtout orientée vers le confort en rafraîchissement, avec un investissement favorable.
Je propose cette solution lorsque la priorité est :
- un rafraîchissement efficace et confortable
- un bon équilibre entre performances et budget
- une intégration esthétique (par exemple avec des unités intérieures noires)
9. Configuration des unités intérieures et extérieures
Configuration Toshiba Shorai
Troisième étage
| Composant | Modèle | Puissance indicative |
|---|---|---|
| Unité extérieure | RAS-4M27G3AVG-E | Classe ± 9 kW |
| Grande pièce | RAS-B18 Shorai edge blanc | ± 5,0 kW |
| Chambre gauche | RAS-B10 Shorai edge blanc | ± 2,5 kW |
| Chambre droite | RAS-B10 Shorai edge blanc | ± 2,5 kW |
Puissance totale raccordée : ± 10,0 kW Nombre de ports utilisés : 3 / 4
€ 999,99 HT € 999,99 HT Prix pour cet appareil.Deuxième étage
| Composant | Modèle | Puissance indicative |
|---|---|---|
| Unité extérieure | RAS-2M18G3AVG-E | Classe ± 5,0 kW |
| Chambre parentale | RAS-B10 Shorai edge blanc | ± 2,5 kW |
| Chambre enfant | RAS-B10 Shorai edge blanc | ± 2,5 kW |
Puissance totale raccordée : ± 5,0 kW Nombre de ports utilisés : 2 / 2
€ 999,99 HT € 999,99 HT Prix pour cet appareil.10. Spécification financière
Calcul total
Les montants ci-dessous sont volontairement fictifs et servent uniquement à montrer la structure du devis.
❄️ Toshiba Shorai
| Désignation | Quantité | Prix HT | Total HT |
|---|---|---|---|
| Alimentation électrique | |||
| Alimentation électrique – 50 m (3G6 mm²) | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,material,options %% |
| HAGER Interrupteur différentiel 63A 30mA type A | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,material,options %% |
| HAGER Disjoncteur 20A et accessoires | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,material,options %% |
| Goulotte de finition extérieur galva (rectangle) | 7 | € 999,99 | € %% ROW_MUL(2,3) -> line,material,options %% |
| Interrupteur de proximité unité extérieure | 2 | € 999,99 | € %% ROW_MUL(2,3) -> line,material,options %% |
| Boîte de dérivation | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,material,options %% |
| Tube IRL, matériel de fixation | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,material,options %% |
| Main-d'œuvre tableau électrique | 3 | € 999,99 | € %% ROW_MUL(2,3) -> line,labor,options %% |
| Main-d'œuvre liaisons extérieures | 8 | € 999,99 | € %% ROW_MUL(2,3) -> line,labor,options %% |
| Main-d'œuvre pour la pose et l'intégration de la ligne d'alimentation derrière les lattes de bois | 16 | € 999,99 | € %% ROW_MUL(2,3) -> line,labor,options %% |
| Troisième étage | |||
| Installation multisplit Toshiba pour le 3e étage (unité extérieure + 3 unités intérieures) € 999,99 HT | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,material %% |
| Liaison frigorique double 1/4'' - 1/2'' | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,material %% |
| Liaison frigorique double 1/4'' - 3/8'' | 2 | € 999,99 | € %% ROW_MUL(2,3) -> line,material %% |
| Tuyau d'évacuation de condensats 16mm | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,material %% |
| Câble de liaison 4 conducteurs (interconnexion unité intérieure / extérieure) 4G1.5 souple | 3 | € 999,99 | € %% ROW_MUL(2,3) -> line,material %% |
| Carottage diamant pour passage des liaisons | 3 | € 999,99 | € %% ROW_MUL(2,3) -> line,material %% |
| Main-d'œuvre installation 3e étage | 18 | € 999,99 | € %% ROW_MUL(2,3) -> line,labor,options %% |
| Deuxième étage | |||
| Installation multisplit Toshiba pour le 2e étage (unité extérieure + 2 unités intérieures) € 999,99 HT | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,material %% |
| Liaison frigorique double 1/4'' - 3/8'' | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,material %% |
| Tuyau d'évacuation de condensats 16mm | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,material %% |
| Câble de liaison 4 conducteurs (interconnexion unité intérieure / extérieure) 4G1.5 souple | 2 | € 999,99 | € %% ROW_MUL(2,3) -> line,material %% |
| Carottage diamant pour passage des liaisons | 2 | € 999,99 | € %% ROW_MUL(2,3) -> line,material %% |
| Main-d'œuvre installation 2e étage | 12 | € 999,99 | € %% ROW_MUL(2,3) -> line,labor,options %% |
| Finition extérieure et pose | |||
| Mise à disposition échafaudage (transport, montage, démontage) | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,labor,options %% |
| Béton composé de sable, gravier, ciment et eau, avec coffrage, armature légère, film et petit matériel | 1 | € 999,99 | € %% ROW_MUL(2,3) -> line,material,options %% |
| Finition en descente zinc Ø100 mm | 15 | € 999,99 | € %% ROW_MUL(2,3) -> line,material,options %% |
| Bigfoot | 2 | € 999,99 | € %% ROW_MUL(2,3) -> line,material,options %% |
| Main-d'œuvre, préparation, coulage et finition de la dalle béton | 8 | € 999,99 | € %% ROW_MUL(2,3) -> line,labor,options %% |
| Finition extérieure du passage des liaisons | 8 | € 999,99 | € %% ROW_MUL(2,3) -> line,labor,options %% |
| Mise en service | |||
| Consommables (azote, brasure, gaz, accessoires divers) | 5 | € 999,99 | € %% ROW_MUL(2,3) -> line,material,options %% |
| Tirage au vide, brasage, mise en service et rapport de mesures. L'installation est éprouvée à l'azote et tirée au vide selon les règles de l'art. | 8 | € 999,99 | € %% ROW_MUL(2,3) -> line,labor %% |
| Main-d'œuvre HT | € %% labor_ht = 0 -> summary %% | ||
| Matériel HT | € %% material_ht = 0 -> summary %% | ||
| Total HT | € %% total_ht = 888 -> summary %% | ||
| TVA 10% | € %% tva = PERCENT(total_ht, 10) -> summary %% | ||
| Total TTC (avant arrondi) | € %% total_ttc = total_ht + tva -> summary %% | ||
| Arrondi | € %% arrondi = ARRONDI_AUTO_BELOW(total_ttc) -> summary %% | ||
| Total TTC (arrondi) | € %% total_ttc_arrondi = total_ttc + arrondi -> summary %% | ||
Remarque importante Ce devis est établi sur la base des informations actuellement disponibles. Les travaux ou fournitures qui ne sont pas explicitement mentionnés pourront être facturés en supplément après échange avec vous. Les petits travaux habituels et le petit matériel courant sont inclus et ne sont pas facturés séparément.
12. Planning
Vous avez indiqué souhaiter que le projet soit terminé avant le 1er juillet. Comme convenu, en cas d'acceptation rapide du devis, je donnerai priorité à ce projet afin de faire le nécessaire pour respecter ce planning.
13. TVA réduite à 10%
Pour les logements de plus de 2 ans, un taux de TVA réduit à 10% peut s'appliquer aux travaux de rénovation et d'amélioration. Cela concerne aussi bien la main-d'œuvre que le matériel fourni.
La TVA 10% est applicable lorsque le client signe au préalable le formulaire Cerfa n°1301-SD (attestation simplifiée). Par ce formulaire, vous déclarez que le logement remplit les conditions. Sans ce formulaire, le taux normal de TVA à 20% s'applique.
14. Travaux au réel
Travaux imprévus en dehors du présent devis :
€ 999,99 par heure HT15. Service et entretien
Pour un fonctionnement optimal, l'hygiène et la durée de vie de l'installation, je conseille un nettoyage, contrôle et relevé de mesures professionnel annuel.
Tarif entretien :
€ 999,99 par an
La première visite de service est offerte et sera réalisée dans la première année suivant l'installation.
Un entretien régulier permet :
- de préserver le rendement
- de réduire les coûts d'énergie
- d'allonger la durée de vie
- de préserver les conditions de garantie
16. Acceptation du devis
Avec cette installation, vous choisissez une solution silencieuse, confortable et économe en énergie pour le rafraîchissement et le chauffage d'appoint.
Si ce devis vous convient, je vous remercie de le signer.
Lieu : ……………………
Date : ……………………
Signature du client : _____________________
Conditions
- Début des travaux après acceptation du devis signé.
- Acompte de 30% à la commande.
- Paiement à réception de facture.
- Garantie constructeur selon fabricant.
17. Phasage éventuel des travaux
Vous avez indiqué qu'il pourrait être souhaitable de réaliser le projet en deux phases, par exemple le deuxième étage cette année et le troisième étage plus tard.
Techniquement, c'est possible, mais cela a plusieurs conséquences importantes.
Points techniques
Si le troisième étage est réalisé plus tard, deux possibilités existent :
-
Soit les liaisons et passages pour cet étage sont préparés dès maintenant. Cela limite les travaux plus lourds ultérieurement, mais implique la présence temporaire de liaisons ou réservations qui ne sont pas encore entièrement finalisées.
-
Soit tout est réalisé plus tard. Dans ce cas, les travaux extérieurs, le passage des liaisons et l'organisation du chantier devront en grande partie être remis en place.
Impact financier
Le prix actuel est basé sur une réalisation complète du projet en une seule fois. Cela permet d'optimiser :
- les heures de travail et l'organisation
- le montage unique de l'échafaudage et des travaux extérieurs
- le passage efficace des liaisons
- la combinaison de la fourniture et de la pose de plusieurs appareils
En cas de réalisation en deux phases, ces avantages disparaissent en partie. Le coût total (phase 1 + phase 2) peut donc être plus élevé que le prix d'une réalisation en une seule fois.
Approche pratique
Si vous souhaitez étudier ce scénario, je peux préparer une répartition claire avec :
- un prix pour la réalisation du deuxième étage ;
- une éventuelle préparation pour le troisième étage ;
- un prix indicatif pour la réalisation ultérieure.
Je propose de ne détailler cela que si cette option correspond réellement à l'orientation souhaitée, afin que la comparaison reste claire et correcte.
Conseil
Ma préférence va à la réalisation complète du projet en une seule fois. C'est ce qui donne le meilleur résultat en finition, en efficacité et en coût total.
AC Climatisation
Confort, rendement et travail soigné.
